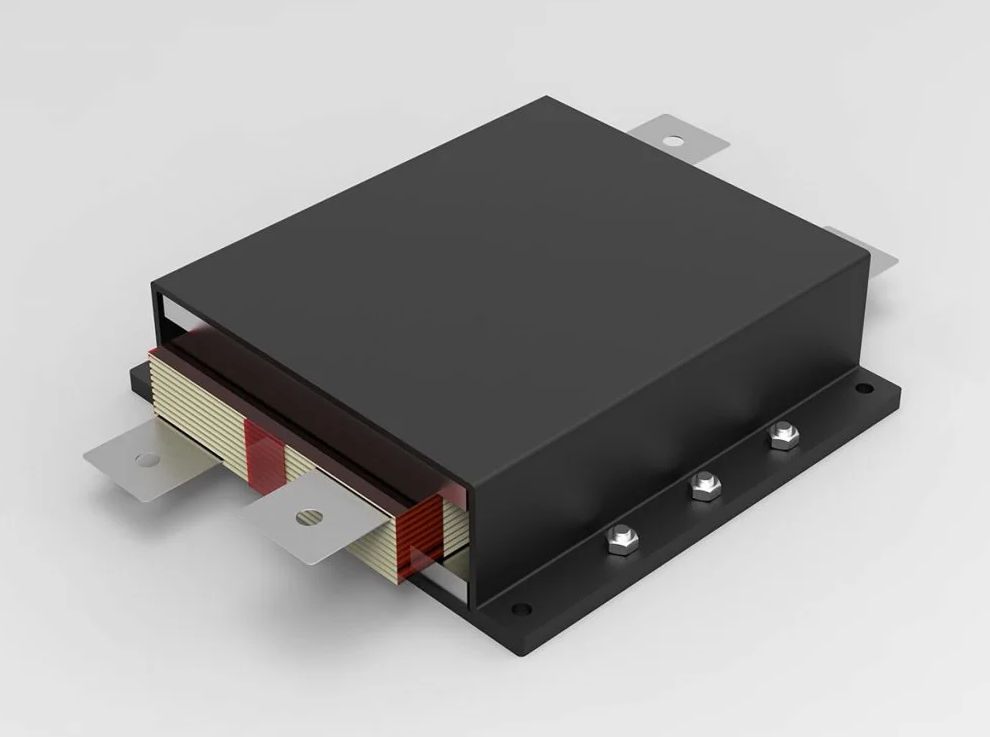

68kW Trafo

Şartname

Toplam çıkış gücü 68kW Topoloji Yarım Köprü PSU çıkışı DC voltajı ve akımı 600V @ 112A maks Birincil Endüktans 180μH ±%25 Birincil Gerilim 550V – 650V Birincil sargı akımı 100A rms İkincil sargı akımı 88A rms Geçiş sıklığı 100kHz Minimum veri yolu voltajı 550V Maksimum veri yolu voltajı 650V Birincilden İkincil’e Dönüştürme Oranı 7:9 Çekirdek Kayıpları 110W Sargı Kayıpları 130W Maksimum Verimlilik %99,6 Soğutma Taban plakası ve kelepçe Ortam sıcaklığı -40°C +70°C İzolasyon test voltajı   Birincilden ikincil’e 4000V rms Birincilden çekirdeğe 2500V rms İkincilden çekirdeğe 2500V rms Standart 1 EN60950 Standart 2 IEC62368
