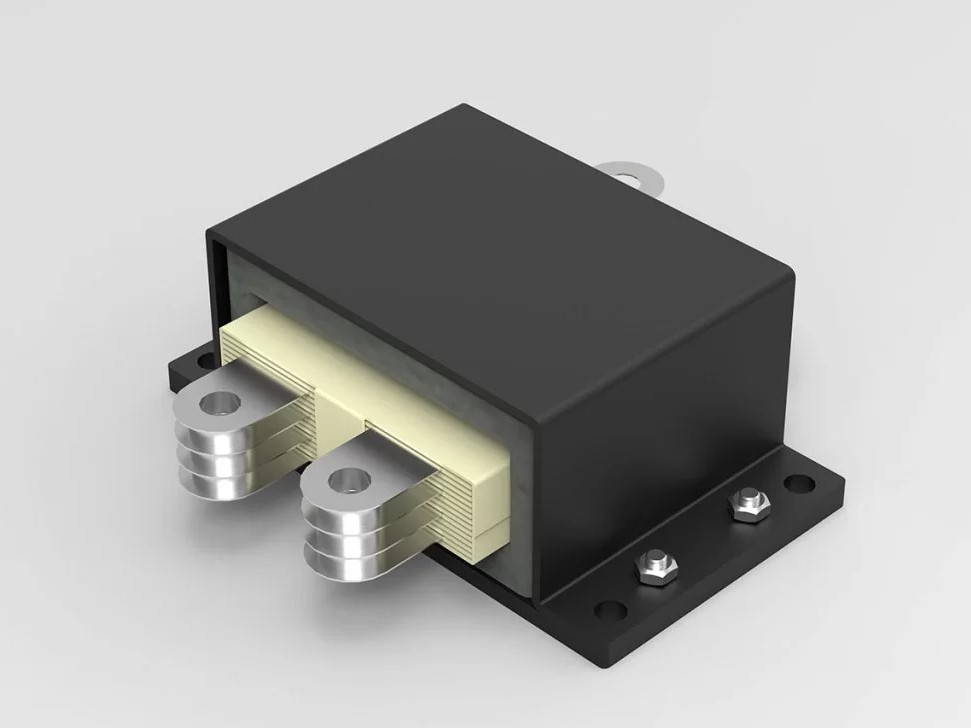

4kW Trafo

Şartname

Toplam çıkış gücü 4kW Topoloji Tam Köprü LLC PSU çıkışı DC voltajı ve akımı 48V @ 36A maks Birincil Endüktans 11,8 mH ±%25 Birincil Gerilim 380V – 420V Birincil sargı akımı 10,5A rms İkincil sargı akımı 88A rms Geçiş sıklığı 50kHz – 75kHz Minimum veri yolu voltajı 380V Maksimum veri yolu voltajı 420V Birincilden İkincil’e Dönüştürme Oranı 23:3 Çekirdek Kayıpları 9,6W Sargı Kayıpları 22W Maksimum Verimlilik %99,2 Soğutma Taban plakası ve kelepçe Ortam sıcaklığı -40°C +70°C İzolasyon test voltajı   Birincilden ikincil’e 4000V rms Birincilden çekirdeğe 2500V rms İkincilden çekirdeğe 2500V rms Standart 1 EN60950 Standart 2 IEC62368
